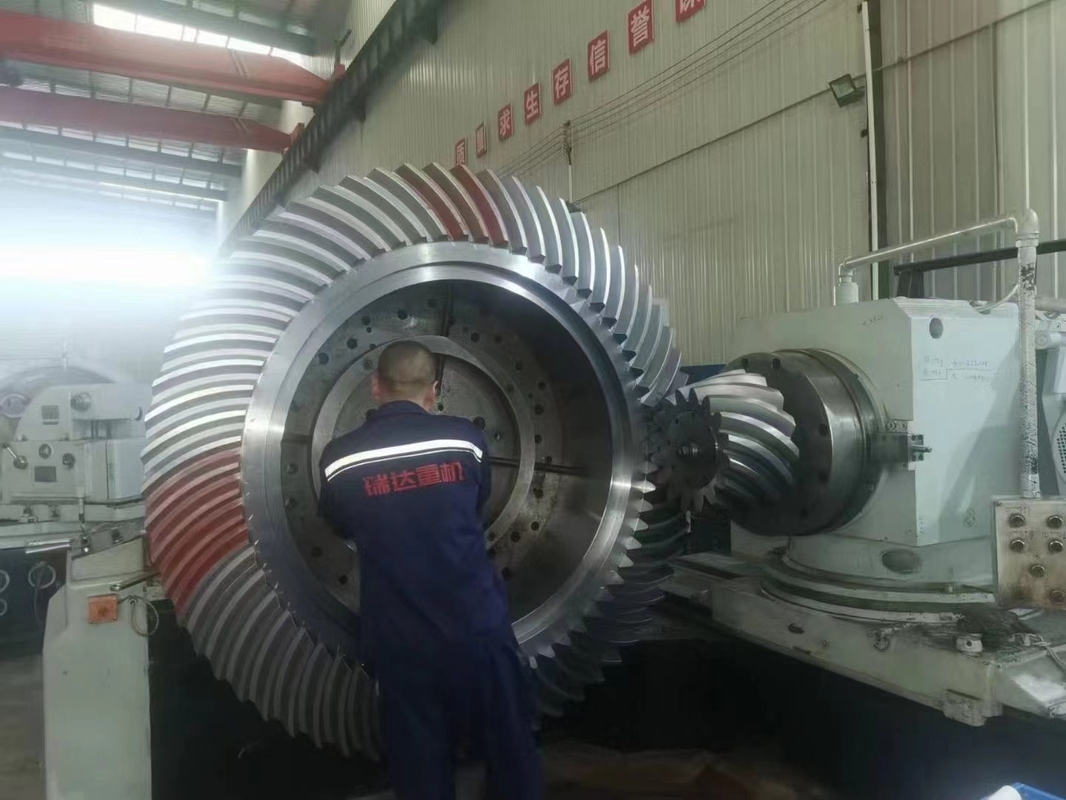

Μεγάλη μονάδα βιομηχανικής μηχανής βελονισμού υψηλή σκληρότητα για χρήση σε βαριά χρήση

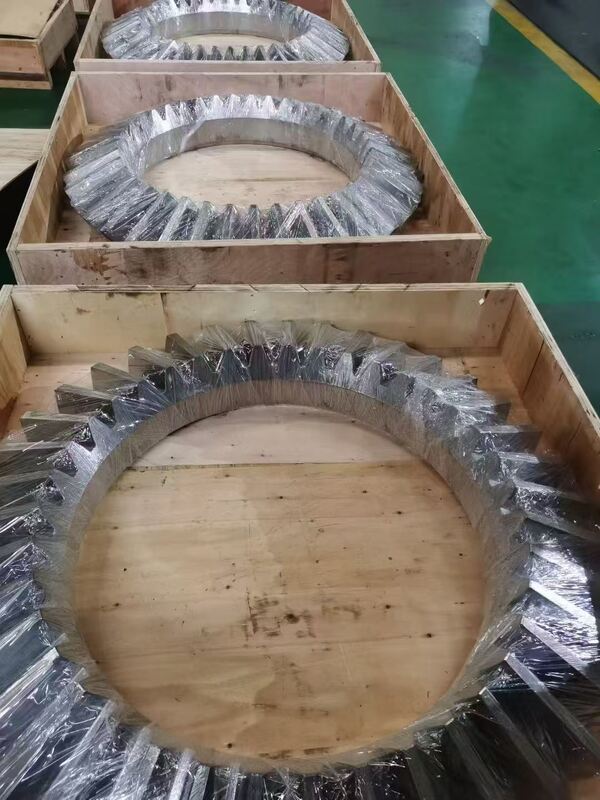

Προσαρμοσμένος μεγάλος τροχός κωνικού γραναζιού υψηλής ποιότητας χαλύβδινης χύτευσης μεγάλο κωνικό γρανάζι

Τα ευθύγραμμα κωνικά γρανάζια είναι μηχανικά εξαρτήματα μετάδοσης σχεδιασμένα για μετάδοση ισχύος μεταξύ δύο τεμνόμενων αξόνων. Τα δόντια τους είναι γραμμικά σε σχήμα, κατανεμημένα κατά μήκος μιας κωνικής επιφάνειας, και διευκολύνουν τη μεταφορά ισχύος σε μια χωρική γωνία (συνήθως 90°). Ακολουθεί μια δομημένη περιγραφή των βασικών χαρακτηριστικών τους:
Ι. Δομή και Αρχή Λειτουργίας
Χαρακτηριστικά Προφίλ Δοντιού: Τα δόντια του γραναζιού είναι γραμμικά σε μορφή, εκτείνονται κατά μήκος των γενεσιούργων του κώνου· οι επιφάνειες των δοντιών είναι επίπεδες και δεν παρουσιάζουν διόρθωση καμπυλότητας.
Τρόπος Εμπλοκής: Οι επιφάνειες των δοντιών εμπλέκονται μέσω επαφής σημείου. Κατά συνέπεια, η μετάδοση περιλαμβάνει σχετικά υψηλές δυνάμεις κρούσης, καθιστώντας αυτά τα γρανάζια κατάλληλα για συνθήκες λειτουργίας χαμηλής ταχύτητας και ελαφρού φορτίου.
Σχέση Άξονα: Οι άξονες εισόδου και εξόδου τέμνονται. Ενώ μια κοινή γωνία τομής είναι 90°, αυτή η γωνία μπορεί να προσαρμοστεί σε άλλες τιμές με βάση συγκεκριμένες απαιτήσεις σχεδιασμού.

ΙΙ. Πλεονεκτήματα Απόδοσης
Ευκολία Κατασκευής: Αυτά τα γρανάζια δεν απαιτούν πολύπλοκο εξοπλισμό μηχανικής κατεργασίας επιφανειών· μπορούν να παραχθούν με απλές διαδικασίες φρεζαρίσματος ή κοπής με κοπτικό, καθιστώντας τα κατάλληλα για παραγωγή μικρών έως μεσαίων παρτίδων.
Ευκολία Εγκατάστασης και Συντήρησης: Διαθέτοντας συμπαγή δομή, αυτά τα γρανάζια έχουν σχετικά επιεικείς απαιτήσεις για ευθυγράμμιση εγκατάστασης, με αποτέλεσμα χαμηλό κόστος για θέση σε λειτουργία και αντικατάσταση.
Υψηλή Αποδοτικότητα Κόστους: Το κόστος υλικών και επεξεργασίας είναι σημαντικά χαμηλότερο από αυτό των σπειροειδών κωνικών γραναζιών, καθιστώντας τα την προτιμώμενη επιλογή για οικονομικές λύσεις μετάδοσης.
ΙΙΙ. Υλικά και Θερμική Επεξεργασία
Τύποι Υλικών: Η συντριπτική πλειοψηφία των ευθύγραμμων κωνικών γραναζιών που παράγονται από την εταιρεία μας χρησιμοποιείται εντός θραυστήρων κώνου. Οι δυνατότητες επεξεργασίας μας καλύπτουν εύρος μέτρου 12–36 mm και εύρος διαμέτρου 200–1700 mm. Ανάλογα με τα συγκεκριμένα σχήματα και τις απαιτήσεις, τα μεγάλα δακτυλιοειδή γρανάζια χυτεύονται ή σφυρηλατούνται από χάλυβα μέσου άνθρακα (π.χ., 40Cr, 42CrMo, 34CrNiMo6) και στη συνέχεια υποβάλλονται σε σκλήρυνση με επαγωγή μέσης συχνότητας. Τα μικρά γρανάζια κίνησης σφυρηλατούνται από χάλυβα χαμηλού άνθρακα (π.χ., 20CrMnTi, 20CrMnMo, 17CrNiMo6) και υποβάλλονται σε επεξεργασίες ενανθράκωσης και σκλήρυνσης.
